ZM3D-SLP系列3D視覺模塊

產品概述：

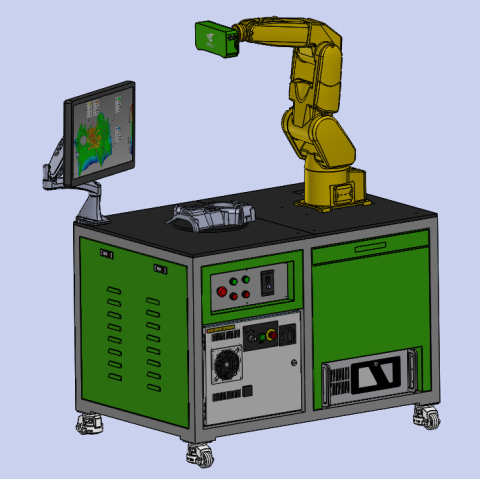

   ZM3D-SLP系列3D視覺模塊主要原理是基于投射程序控制結構光紋理的雙目視覺系統，能夠進行物體雙目3D重構、立體匹配、體積測量、缺陷比對等用途。采用兩臺高分辨率工業相機和結構光激光，從單一角度拍攝物體，通過攝像機標定及相同點的雙目快速匹配，可快速獲得物體單投影的3D數據。在輔助機器人對3D視覺系統進行多角度的3D數據獲取，可以更加完善點云的數據，從而達到更佳的應用效果。以上過程均在組態式的立體視覺軟件開發平臺上完成，可實時地查看結果和調整參數。

   目前，該系列可以提供只提供131萬像素的分辨率版本，也即將推出6M和11M的高像素版本，相機支持全幀非接觸掃描，能夠在移動過程進行快速拍照。視覺系統采用高帶寬的USB3.0接口輸出。防護等級達到IP57的要求，可以滿足防塵、防水濺或是其他清潔液體，可以與工業機器人或動態跟蹤儀配套使用。此外，內部采用芯片冷凝計數，可以更加保證數據的穩定性，也可以在更苛刻的環境使用。

應用場合：

☆ 3D物體的重構（機械件、殼體、文物等）
☆ 動作捕捉
☆ 3D尺寸測量
☆ 工廠自動化（缺陷比對）
☆ 物流體積測量
☆ 障礙物識別

軟件功能：

★支持特征拼接（不貼點依賴物體特征自由掃描）、標志點拼接、自動轉臺拼接(選配智能聯動轉臺)或手動轉臺拼接，支持雙十字線輔助定位
★ 掃描不依賴背景顏色過濾，可貼紋理
★ 支持全局或手動注冊
★ 采樣分辨率可以根據實際需要自行設定
★ 輸出格式：AC/ASC/OBJ/STL/PLY等標準通用三維格式
★ 通過CE、FCC認證，可提供CNAS國家實驗室第三方質檢報告
★ 無須第三方軟件全自動點云全局注冊去噪融合曲率補洞三角網格化直接輸出OBJ，STL,PLY標準三維網格數據

★ 可擴展支持光學跟蹤攝影測量和工業機器人等

規格表
